ReCG:?在ReRAM上利用存算一體加速稀疏共軛梯度解法
中文題目：ReCG: 在ReRAM上利用存算一體加速稀疏共軛梯度解法器
論文題目：ReCG: ReRAM-Accelerated Sparse Conjugate Gradient
錄用期刊/會議：The 61st Design Automation Conference (DAC)（CCF-A類會議）
錄用/見刊時間：2024年2月27日
原文DOI：https://doi.org/10.1145/3649329.3656515
作者列表：
1）范明嘉 中國石油大學（北京）人工智能學院 計算機技術 碩21
2）陳曉明 中國科學院計算技術研究所
3）楊德闖 中國石油大學（北京）人工智能學院 計算機技術 碩21
4）金 洲 中國石油大學（北京）人工智能學院 計算機系教師
5）劉偉峰 中國石油大學（北京）人工智能學院 計算機系教師
文章簡介:
在本工作中，我們提出了一種利用電阻式隨機存取存儲器 (ReRAM) 來加速稀疏共軛梯度 (CG)的存算一體架構ReCG，相比于存算分離的CPU、GPU和FPGA架構，ReCG在更低能耗的情況下獲得了更高的性能。
摘要:
稀疏線性系統求解在科學計算中是至關重要的。稀疏共軛梯度（CG）是最著名的迭代法解法器之一，具有效率高、存儲要求低的特點。然而，在存儲和計算分離的架構上實現的稀疏CG解法器，其性能受到不規則內存訪問和大量數據傳輸?shù)臉O大限制。在本工作中，我們提出了一種基于電阻式隨機存取存儲器（ReRAM）的存算一體（PIM）架構ReCG，用于加速稀疏CG解法器。ReCG的設計面臨三大挑戰：（1）如何使復雜的稀疏CG更適合使用基于ReRAM的架構進行加速；（2）如何將稀疏和不規則操作映射到更適合密集操作的規則crossbars上；（3）如何協調硬件單元之間的數據流，以盡量減少ReRAM寫耐久性較差對加速CG的影響。為了解決這些挑戰，我們（1）通過詳細分析了算法中操作的共性來對稀疏CG的kernels進行分類，并設計一個靈活的專用架構；（2）利用內容可尋址存儲器（CAM）和MAC crossbars來有效地實現稀疏和不規則的操作；（3）提出一種新的數據流調度策略。實驗結果表明，與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA相比，ReCG的性能分別最高提高了3個數量級、1個數量級和1個數量級，能耗分別最高降低了2個數量級、2個數量級和1個數量級。
背景與動機:
稀疏CG是科學計算領域里最為重要的線性解法器之一。然而目前稀疏CG加速工作都是在存算分離架構上實現的，導致在處理器和內存之間的數據移動開銷很大。為了突破存算分離架構的限制，快速讀取訪問數據，本工作提出了一個用于稀疏CG加速的基于ReRAM的PIM架構ReCG。
設計與實現:
整個CG算法是相當復雜的，涉及由標量、向量、矩陣和稀疏類型等多種算子組成的各種操作，總共超過10種（如Algorithm 1所示）。在基于ReRAM的硬件上直接實現CG需要實現所有操作。然而，這種方法需要構建10多個不同的硬件模塊，并在每個模塊內為不同類型的算子設計單獨的組件。對于矩陣規模稍大的問題，這種架構會變得復雜且龐大，導致巨大的硬件成本。
我們注意到整個CG算法中算子的共性，將所有操作分為三類：稀疏算子計算，即SpMV；Reduction操作；向量計算。根據這三類操作，我們設計了一個專用的架構，如圖1所示，其包括五個主要組件：（1）SFU、（2） VFU、（3）SPU、（4）Central Controller和（5）Global Buffer。

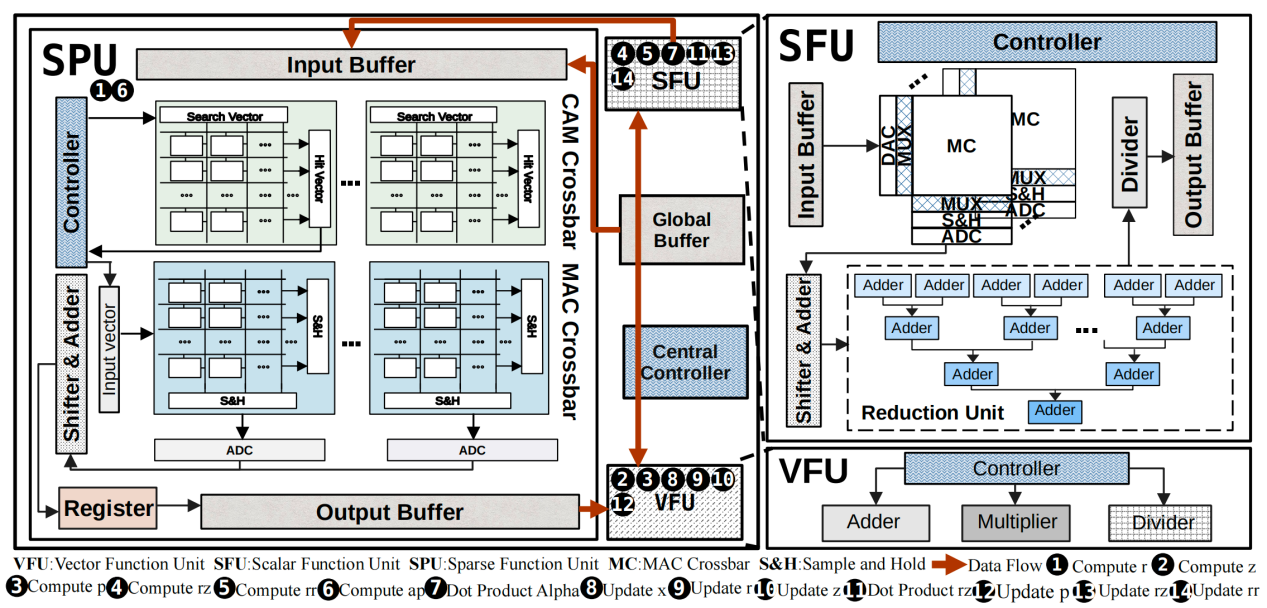

圖1:架構圖
其次，我們發現SpMV在加速CG過程中具有關鍵作用，是算法迭代中的核心步驟。我們使用圖2的例子去描述用ReCG架構中的SPU模塊去實現SpMV的工作流程。將實現SpMV的過程分為了四個階段：壓縮階段，加載階段，搜索階段和計算階段。這四個階段是順序執行的，但在同一個階段中可以同時并行執行多組數據。

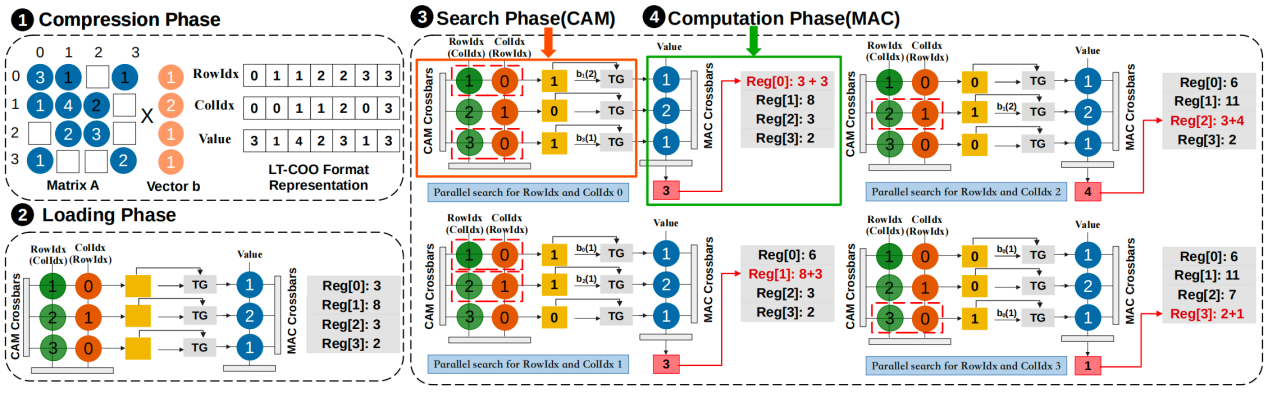

圖2:SpMV過程
最后，我們對算法每個步驟中的標量、向量和矩陣依賴關系進行了詳細分析，并制定了新的數據流調度策略，如圖3所示。我們發現階段內操作可以并行執行，整個架構中的模塊也具備并行執行能力，從而提高了并行性，加速了算法的執行過程。同時，我們減少了數據搬運次數和寫次數，盡可能地減少ReRAM寫耐久性差對加速算法的影響。

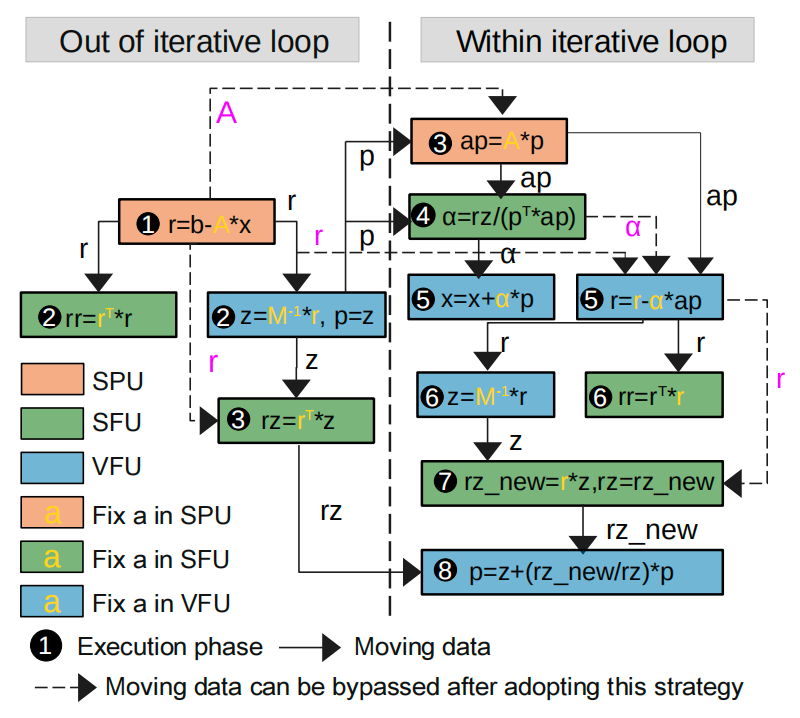

圖3:調度策略
實驗結果及分析:
本工作評估了來自SuiteSparse Matrix Collection的36個稀疏矩陣，它們來自計算流體力學問題、電力網絡問題、結構問題等不同領域，表1提供了每個矩陣的信息。我們使用NeuroSim和NVSim對ReCG的性能和能耗進行仿真，并與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA進行性能和能耗比較。

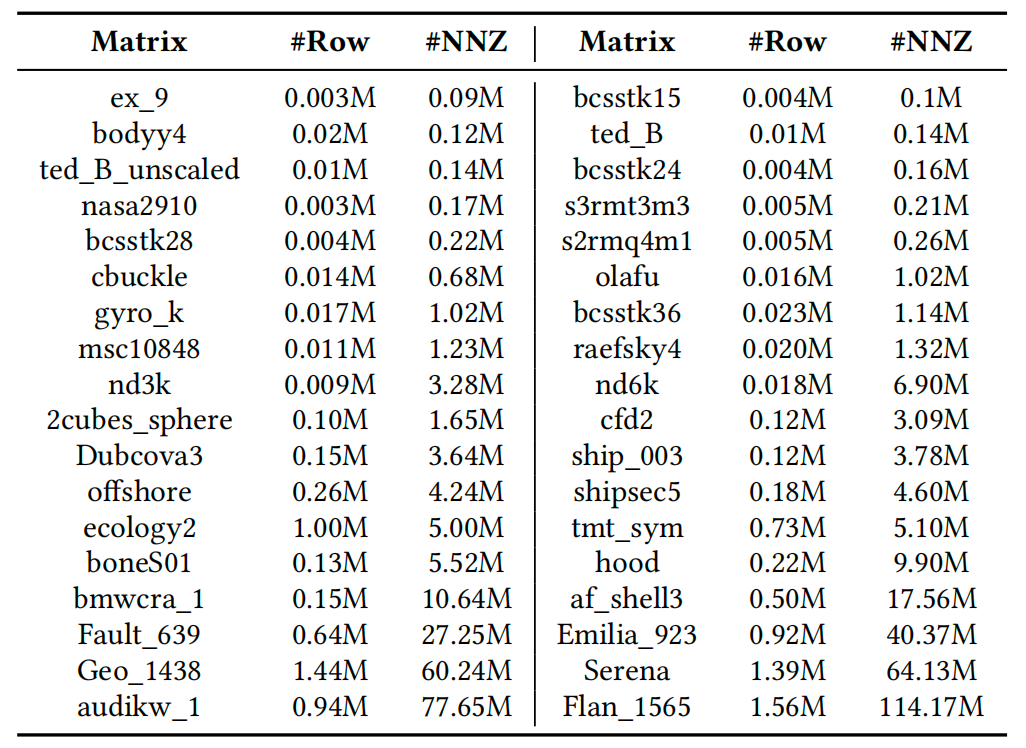

表1:矩陣信息
本工作測試了36個矩陣在四種平臺（CPU、GPU、FPGA 和 ReRAM）上的求解時間，其實驗結果如圖4所示。通過進行分析比較后發現，對于前11個較小規模的矩陣（即從矩陣ex_9到矩陣cbuckle），ReCG 的求解時間平均比CPU上的PETSc快一個數量級，平均比GPU上的PETSc快兩倍。然而，與FPGA上的加速器CALLIPEPLA相比，ReCG卻需要更多的時間進行求解。對于后25個較大規模的矩陣（即從矩陣olafu到矩陣Flan_1565），ReCG展示出更好的加速。與CPU、GPU和FPGA這三種平臺上加速器相比，ReCG分別達到了3個數量級、1個數量級和1個數量級的最高加速水平。此外，根據實驗結果還可以看出，隨著矩陣規模的增加，ReCG的加速效果越好，這表明ReCG具有良好的可擴展性。

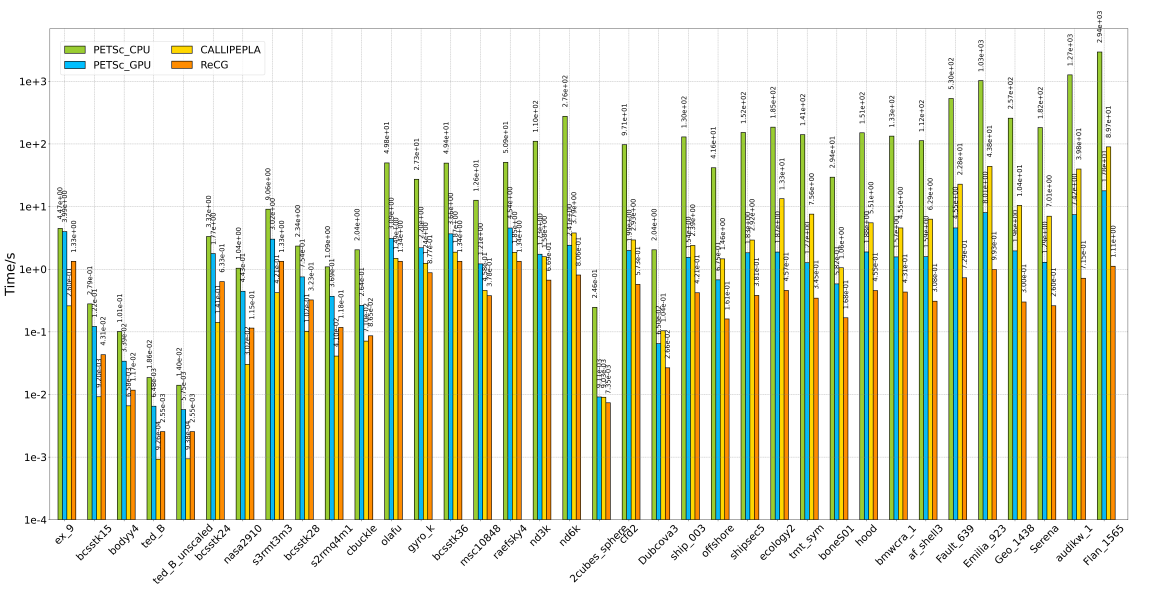

圖4：四種加速器：CPU和GPU上的PETSc，CALLIPEPLA和ReCG的求解時間
圖5顯示了在不同平臺 （CPU、GPU、FPGA 和 ReRAM）上的能耗。對于不同規模的稀疏矩陣來說，相比于在CPU、GPU和FPGA上加速JPCG，ReCG都是能耗最低的，分別最高可降低了2個數量級，2個數量級和1個數量級。

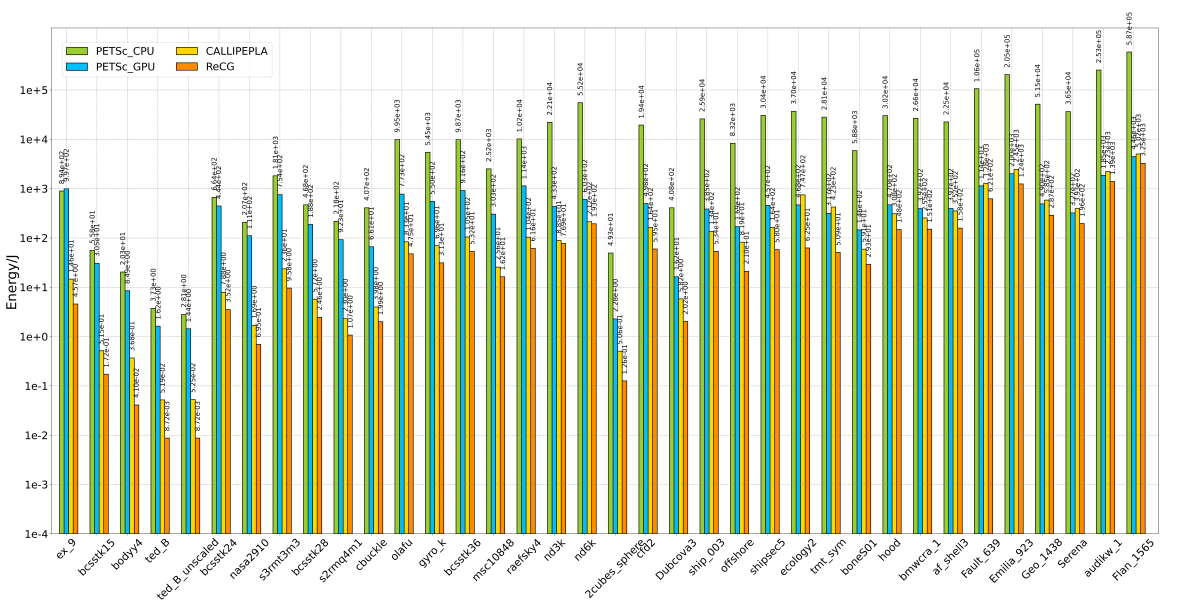

圖5：四種加速器：CPU和GPU上的PETSc，CALLIPEPLA和ReCG的能耗
為了盡可能減少ReRAM寫耐久性差對加速JPCG所帶來的影響，我們制定了新的調度策略。在這個調度策略之下，大大減少了在ReRAM上的寫時間，如圖6所示。我們可以看出采用新的調度策略后，寫時間減少了50%左右，驗證了調度策略的有效性。

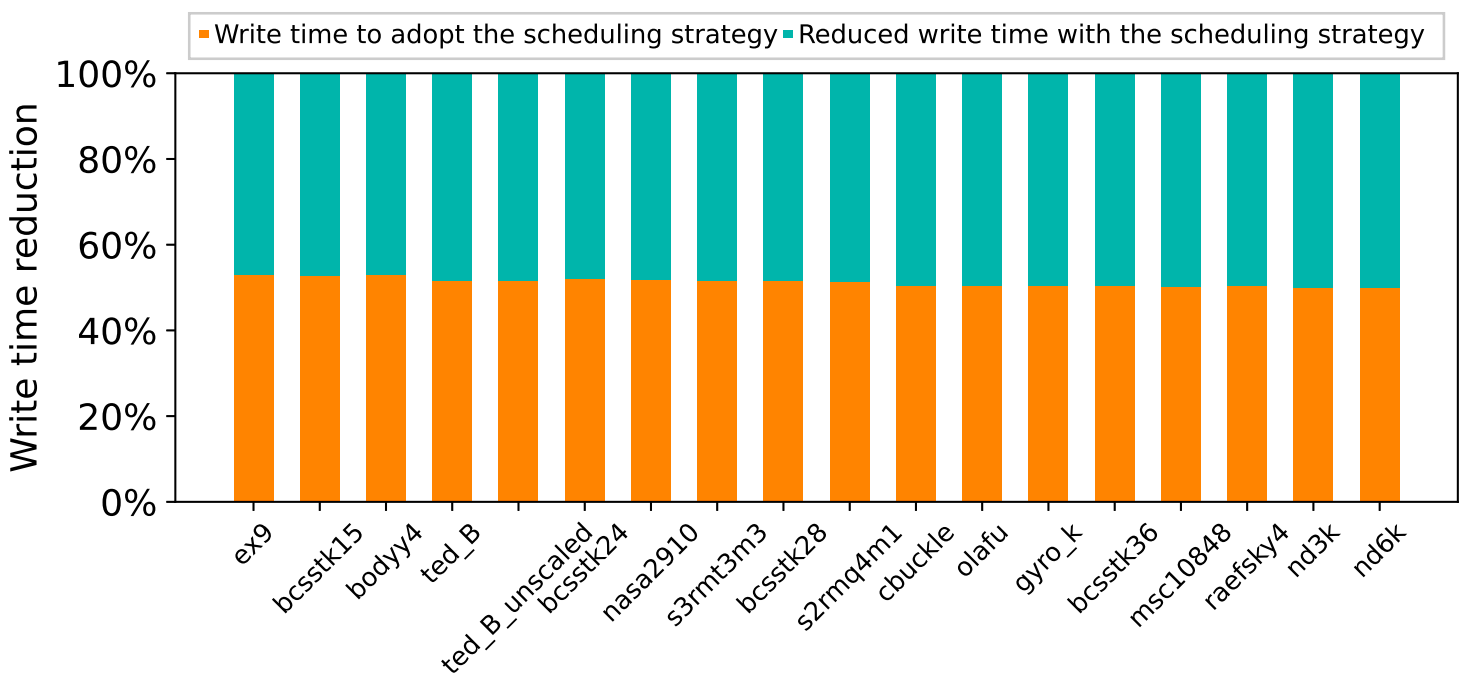

圖6:采用調度策略后的寫時間和減少的寫時間
結論:
ReRAM crossbars支持的原位矩陣向量乘法為利用PIM硬件加速數值計算應用開辟了一個新方向。然而，當規則的crossbars遇到不規則稀疏矩陣時，必須解決工作負載映射和數據流調度等關鍵挑戰，才能在規則的ReRAM crossbars上高效運行不規則矩陣運算。在本工作中，我們提出了一種基于ReRAM架構的加速器ReCG，它能有效加速JPCG。對于JPCG，我們設計了多個模塊來實現JPCG的各種kernels。我們還提出了一種新的數據流調度策略來減少數據搬運。實驗結果表明，與CPU和GPU上的PETSc以及FPGA上的CALLIPEPLA相比，ReCG的性能分別最高提高了3個數量級、1個數量級和1個數量級，能耗分別最高降低了2個數量級、2個數量級和1個數量級。
